Гибкий инструментальный кабель предназначен для передачи сигналов и управления в приложениях, требующих частого перемещения, простоты установки и стабильных электрических характеристик. Благодаря тонким-многожильным медным жилам, гибким изоляционным материалам и дополнительным экранирующим конструкциям кабель подходит для динамической и стационарной прокладки в системах промышленной автоматизации, контрольно-измерительных приборах и системах управления.

Кабельное строительство

Гибкий инструментальный кабель состоит из гибких проводников, изолированных сигнальных пар/триад, дополнительных экранирующих слоев и защитной оболочки.

Компонент	Описание
Дирижер	Тонко-жильная отожженная медь
Изоляция	ПВХ, сшитый полиэтилен или полиэтилен
Идентификация пары/триады	Цветовая маркировка или номер
Экранирование	Индивидуальная и/или общая алюминиевая фольга или оплетка из луженой меди
ножны	Гибкий ПВХ или LSZH
Базовая конфигурация	Несколько-пар, триады или индивидуальные

Технические характеристики

Элемент	Спецификация
Номинальное напряжение	300/500V
Температурный диапазон	от -20 градусов до +90 градусов
Испытательное напряжение	2000V
Минимальный радиус изгиба	Больше или равно 10 × диаметр кабеля
Покрытие щитом	Больше или равно 80 %
Огнестойкость	МЭК 60332-1/МЭК 60332-3
Структура проводника	Тонко-жильный медный провод
Базовая конфигурация	Несколько-пар/триада/индивидуально
Варианты экранирования	Медная оплетка/Алюминиевая фольга/Двойное экранирование
Варианты оболочек	Гибкий ПВХ/LSZH
Стандарты	МЭК 60228/МЭК 60332/МЭК 60502-1/BS 5308/VDE 0815

Ключевые особенности

Отличная гибкость
Тонко-многожильный проводник упрощает установку и поддерживает приложения, связанные с изгибом или перемещением.

Надежная передача сигнала
Варианты экранирования помогают поддерживать стабильность сигнала в промышленных средах с электрическими помехами.

Варианты безопасных материалов
Доступны версии с оболочкой LSZH для применений, требующих низкого дымообразования и отсутствия галогенов-.

Длительный срок службы
Прочная изоляция и гибкая конструкция обеспечивают непрерывную работу в промышленных системах.

Типичные модели кабелей

Серия DJYPVR:Гибкий инструментальный кабель с жилой из мягкой меди и экранирующей медной оплеткой, подходящий для общих задач управления.

Серия DJYPVRP:Гибкий кабель с двойным-экранированием, индивидуальным и общим экранированием для условий, требующих улучшенной защиты от помех.

Серия DJYP1VP1R:Использует экранирование из луженой медной проволоки для повышения коррозионной стойкости и защиты сигнала.

Серия DJYP2VP2R:Использует экранирование медной лентой для приложений, требующих дополнительных характеристик экранирования.

Приложения

Системы промышленной автоматизации:Используется для ПЛК, РСУ и систем автоматического управления, где требуются гибкие соединения сигналов.

Приборное оборудование:Подходит для измерительных устройств, датчиков и систем мониторинга, требующих надежной передачи сигнала.

Машины и производственные линии:Применяется в оборудовании промышленной автоматизации, где кабели могут подвергаться вибрации или повторяющимся движениям.

Химическая и перерабатывающая промышленность:Используется на промышленных предприятиях, где требуются стабильные сигналы управления и гибкая установка.

Упаковка и логистика

Элемент	Подробности
Способ упаковки	Кабельные барабаны, катушки или катушки в зависимости от размера кабеля и требований заказа.
Информация на этикетке	Тип кабеля, спецификация, длина и производственная партия
Защита	Влагостойкая-стандартная экспортная-упаковка.
минимальный заказ	Обычно 500–1000 метров по спецификации.
Время выполнения	15–25 рабочих дней для стандартной продукции; индивидуальный дизайн может потребовать дополнительного времени
Способы доставки	Доступны морские перевозки, авиаперевозки и экспресс-доставка.

Ключевые особенности

Приложения

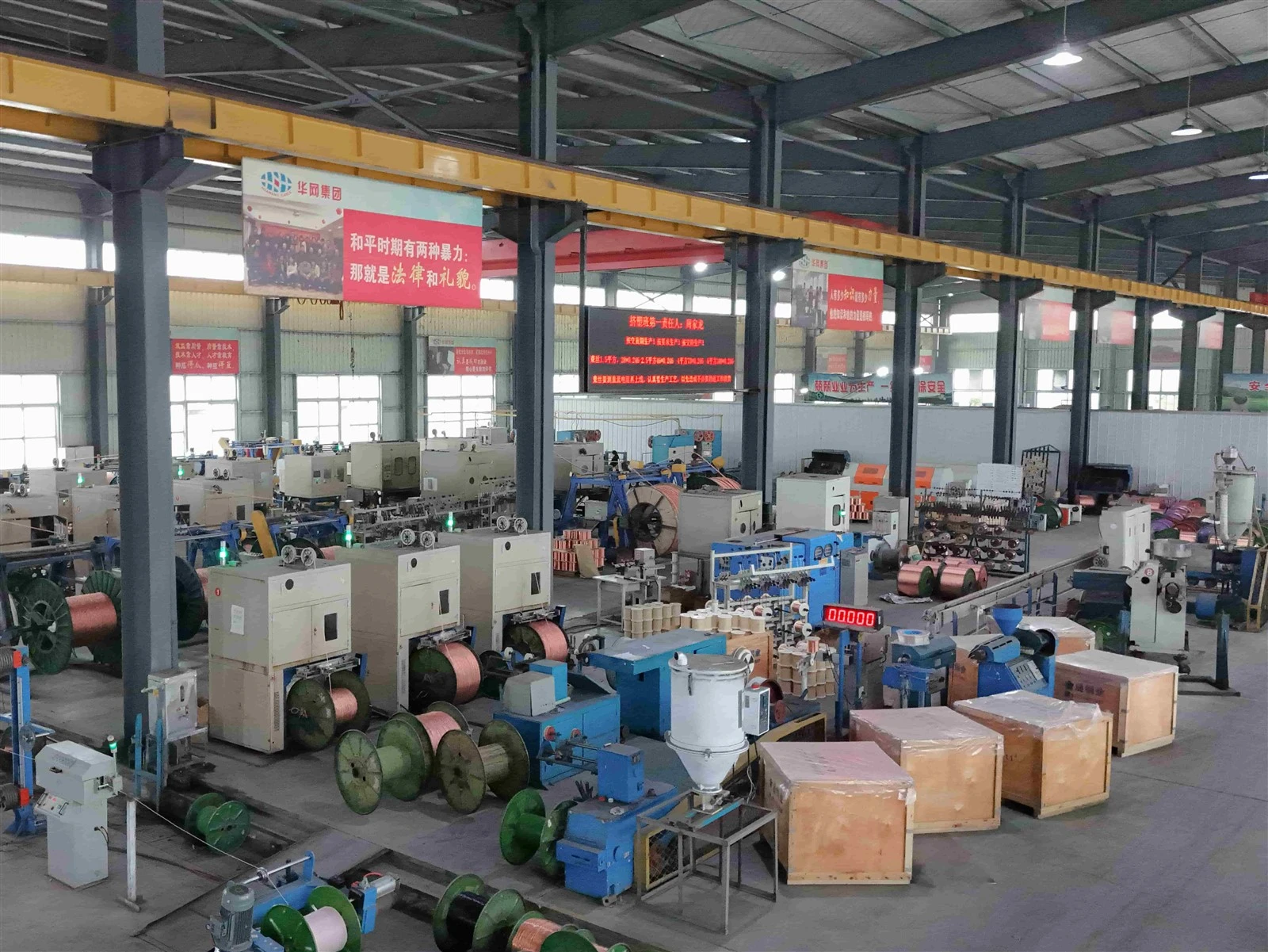

Наша фабрика

Часто задаваемые вопросы

Вопрос: Что такое гибкий инструментальный кабель?

О: Гибкий инструментальный кабель — это контрольный и сигнальный кабель, состоящий из тонких-многожильных медных жил, обеспечивающих большую гибкость, чем стандартные инструментальные кабели.

Вопрос: Чем гибкий инструментальный кабель отличается от стандартного инструментального кабеля?

О: Основное отличие заключается в конструкции проводника и оболочки. В гибких версиях используются более тонкие медные жилы и гибкие материалы, что упрощает прокладку и перемещение в динамических установках.

Вопрос: Можно ли использовать этот кабель для перемещения оборудования?

А: Да. Гибкая конструкция делает его пригодным для оборудования, требующего многократного изгиба, устойчивости к вибрации или частого перемещения.

Вопрос: Какие варианты экранирования доступны?

О: Доступные варианты экранирования включают алюминиевую фольгу, медную оплетку, индивидуальное экранирование, общее экранирование и комбинированные экранирующие конструкции.

Вопрос: Какие основные конфигурации доступны?

О: Кабель может поставляться в нескольких-парных, триадных и индивидуальных конфигурациях жил в соответствии с системными требованиями.

Вопрос: Доступна ли оболочка LSZH?

А: Да. Варианты оболочки LSZH доступны для проектов, требующих низкого дымообразования и отсутствия галогенов.

Вопрос: В каких отраслях используются гибкие измерительные кабели?

Ответ: Они обычно используются в системах автоматизации, машиностроении, управлении технологическими процессами, на химических заводах и в промышленных измерительных приложениях.

Вопрос: Можно ли настроить характеристики кабеля?

А: Да. Размер проводника, конфигурация жилы, структура экранирования, материал оболочки и длина кабеля могут быть настроены в соответствии с требованиями проекта.

Вопрос: Каким стандартам соответствует кабель?

О: Кабель может быть изготовлен в соответствии со стандартами IEC 60228, IEC 60332, IEC 60502-1, BS 5308 и VDE 0815/0816.

Вопрос: Каков минимальный заказ и время выполнения заказа?

Ответ: Типичный минимальный заказ составляет 500–1000 метров на каждую спецификацию. Стандартная продукция обычно доставляется в течение 15–25 рабочих дней, тогда как изготовление продукции по индивидуальному заказу может потребовать дополнительного времени.
